Proč praskají palety blokového stroje a jak tomu můžete zabránit?

Blokové strojní paletyjsou tichými tahouny výroby betonových bloků. Podporují čerstvě vytvořené bloky, přenášejí je během vytvrzování a odolávají opakovaným nárazům vibrací a vyjímání z formy. Navzdory své kritické roli však palety často předčasně praskají, což vede k zastavení výroby, problémům s kvalitou a nákladnými výměnami. Proč palety blokových strojů praskají? Odpověď spočívá v kombinaci faktorů: únava materiálu z cyklického zatěžování, rázová namáhání při vyjímání z formy, tepelné cykly ve vytvrzovacích komorách a nedostatečná údržba. Ve společnosti Quangong Machinery Co., Ltd. jsme analyzovali tisíce neúspěšných palet v různých blokových závodech a identifikovali primární příčiny a, což je důležitější, nejúčinnější strategie prevence. Pochopení těchto faktorů je prvním krokem k prodloužení životnosti palet a zajištění hladké a nepřerušované výroby.

Popraskané palety nejsou jen na obtíž – jsou významným faktorem ovlivňujícím náklady. Jedna prasklá paleta může poškodit formu blokového stroje, způsobit nerovnoměrné zhutnění a vést k vyřazení bloků. Ve velkoobjemových provozech může předčasně selhávající paleta stát stovky dolarů přímé výměny plus tisíce ztrát ve výrobě. Naše továrna vyvinula komplexní přístup k návrhu a údržbě palet, který řeší základní příčiny praskání. Tento článek podrobně popíše mechanické, tepelné a provozní důvody prasklin palet, poskytne podrobnou tabulku technických specifikací pro naši řadu palet a nabídne užitečné tipy pro prevenci. Ať už používáte dřevěné, ocelové nebo kompozitní palety, zásady, které sdílíme, vám pomohou maximalizovat vaši investici do palet a udržet stálou kvalitu bloků.

Obsah

• 1. Proč únava materiálu způsobuje praskání palet blokového stroje?
• 2. Jak rázová a tepelná napětí přispívají k praskání palet?
• 3. Jaké jsou klíčové specifikace našeho sortimentu palet blokových strojů?
• 4. Jak může správná manipulace a údržba zabránit prasklinám palet?
• Často kladené otázky (FAQ)
• Závěr a konzultace výběru palet

Proč únava materiálu způsobuje praskání palet blokového stroje?

Únava materiálu je hlavní příčinou selhání palet blokových strojů. Pokaždé, když je paleta umístěna pod formu, přijímá vysokoenergetické vibrace pro zhutnění betonové směsi. Toto cyklické zatížení, které se během životnosti palety opakuje tisíckrát, postupně oslabuje strukturu materiálu. U ocelových palet únava začíná při mikroskopických koncentracích napětí – svarové body, ostré hrany nebo povrchové nedokonalosti – a šíří se jako vlasové trhliny, které nakonec vedou k úplnému zlomení. U dřevěných palet se únava projevuje oddělováním a delaminací vláken, která se pak šíří do trhlin v plné tloušťce. Naše továrna naSpolečnost Quangong Machinery Co., Ltd.provedla rozsáhlé únavové testy na různých materiálech palet a zjistili jsme, že počet cyklů do selhání se může lišit od pouhých 5 000 u špatně navržených dřevěných palet až po více než 150 000 u našich prémiových ocelových palet.

Klíčové faktory, které urychlují únavu materiálu v paletách blokového stroje:

• Intenzita vibrací:Moderní blokové stroje pracují při frekvencích 4 000 až 7 000 otáček za minutu a poskytují miliony nárazů po dobu životnosti palety. Vyšší amplituda vibrací přímo zvyšuje namáhání povrchu palety a snižuje únavovou životnost. Naše továrna doporučuje přizpůsobit tloušťku palety a materiál vibrační energii stroje.
• Nerovnoměrné rozložení zátěže:Když bloky nejsou rovnoměrně umístěny na paletě nebo když dutina formy není dokonale vyrovnána, dochází k lokalizovaným koncentracím napětí. Tyto vysoce namáhané zóny se stávají výchozími body pro vznik únavových trhlin. Zjistili jsme, že správné vyrovnání forem a pečlivé umístění palet může zdvojnásobit životnost palet.
• Koncentrace hranového napětí:Rohy a hrany palety jsou zvláště citlivé na únavu, protože jsou vystaveny vyššímu ohybovému namáhání během vyjímání z formy a přepravy. Naše palety mají zaoblené rohy a zesílené hrany pro rovnoměrnější rozložení napětí.
• Variace kvality materiálu:Ocelové palety vyrobené z nekvalitní oceli nebo s nekvalitními svary budou mít mnohem kratší únavovou životnost. Naše továrna používá třídy oceli S235JR a S355JR, které nabízejí vynikající odolnost proti únavě. Pro dřevěné palety doporučujeme tvrdé dřevo, jako je dub nebo buk, se správnou orientací vláken, aby se zabránilo štípání.

Případová studie z blokového závodu v Austrálii ilustruje dopad únavy materiálu. Závod používal ocelové palety o tloušťce 8 mm, u kterých docházelo k praskání po přibližně 20 000 cyklech (asi 6 měsíců provozu). Po přechodu na naše 10mm ocelové palety s tepelným zpracováním uvolňujícím pnutí a vylepšenou geometrií svarů se průměrná životnost palet zvýšila na 65 000 cyklů – tedy třikrát déle. Závod ušetřil ročně 45 000 AUD na nákladech na výměnu palet a snížil prostoje ve výrobě o 12 procent. Tento příklad podtrhuje důležitost výběru palet navržených s odolností proti únavě jako primárním hlediskem.

Abychom se vypořádali s únavou, naše továrna vyvinula vlastní design, který zahrnuje vzor drážek pro odlehčení pnutí na povrchu palety. Tento vzorec přerozděluje vibrační energii a brání jí v soustředění v jakémkoliv jediném bodě. Kromě toho používáme víceprůchodový svařovací proces s řízeným chlazením, abychom minimalizovali zbytková napětí, která přispívají k iniciaci trhlin. Nabízíme také službu testování palet, která využívá tenzometry k mapování rozložení napětí na vašich stávajících paletách a identifikuje potenciální oblasti selhání dříve, než prasknou. Tento proaktivní přístup je nejúčinnějším způsobem boje proti únavě materiálu a prodloužení životnosti palet.

Jak rázová a tepelná napětí přispívají k praskání palet?

Kromě únavy jsou palety blokových strojů vystaveny dvěma dalším hlavním typům namáhání: rázovému namáhání a tepelnému namáhání. Rázová napětí vznikají během procesu vyjímání z formy, kdy jsou čerstvě vytvořené bloky vytlačovány z formy na paletu. To může způsobit ostré, vysoké zatížení, které může časem způsobit promáčknutí a mikroprasknutí. Tepelná napětí vznikají z procesu vytvrzování, zejména v systémech, které využívají páru nebo horkou vodu. Paleta se při zahřátí roztahuje a po ochlazení smršťuje, což vytváří vnitřní pnutí, která mohou vést k praskání, pokud materiál nebo konstrukce nejsou schopny se této rozměrové změně přizpůsobit. Naše továrna v QGM vyvinula specifické návrhy palet a výběr materiálů pro zmírnění nárazového i tepelného namáhání, což zajišťuje, že naše palety zůstanou bez prasklin i v těch nejnáročnějších prostředích.

Specifické způsoby, jak rázová a tepelná napětí způsobují praskání:

• Deformační dopad:Když blokový stroj odizoluje bloky z formy, bloky mohou spadnout o několik milimetrů na paletu. Tento opakovaný pád v kombinaci s hmotností bloků (často 50-100 kg na paletu) vytváří lokalizovaný náraz, který může promáčknout ocelové palety nebo rozštípnout dřevěné. Postupem času se tyto povrchové nedokonalosti stanou koncentrátory napětí, což vede k iniciaci trhlin.
• Tepelné cyklování:V parních vytvrzovacích komorách může teplota palety stoupnout na 60-80°C a poté ochlazovat na okolní teplotu. Ocel má relativně vysoký koeficient tepelné roztažnosti (12 x 10^-6 /°C), což znamená, že 1,2 metru dlouhá ocelová paleta se roztáhne přibližně o 0,8 mm v teplotním rozsahu 60°C. Pokud je paleta omezena (např. pevným paletovým dopravníkem), může toto roztažení způsobit deformaci a praskání pod napětím. Naše palety jsou navrženy s rozšiřujícími štěrbinami a jsou namontovány na flexibilních nosičích, které umožňují volný pohyb.
• Stres způsobený vlhkostí:U dřevěných palet absorpce vlhkosti a desorpce během vytvrzování způsobují bobtnání a smršťování dřeva. Tato cyklická změna rozměrů vytváří vnitřní pnutí, která mohou vést ke kontrole povrchu a případně štěpení. Naše továrna doporučuje používat dřevo vysušené v peci s ochranným nátěrem, aby se minimalizovalo praskání způsobené vlhkostí.

Tepelné namáhání může být obzvláště zákeřné, protože není vždy vidět. Paleta se může jevit jako zdravá, ale kumulativní účinek tisíců tepelných cyklů může způsobit tvorbu mikrotrhlin v materiálu. Tyto mikrotrhliny nakonec přerostou v makrotrhliny, které ovlivňují kvalitu bloku. V jednom pozoruhodném případě zaznamenal blokový závod v Evropě prudký nárůst praskání palet, který koreloval s instalací nového systému vytvrzování při vyšších teplotách. Přechodem na naše tepelně stabilizované ocelové palety (s předehřátým zpracováním pro zmírnění zbytkového napětí) závod snížil míru praskání o 90 procent.

Ke zmírnění rázového namáhání naše továrna doporučuje používat palety se silnější povrchovou vrstvou nebo vyměnitelnou otěrovou deskou. Naše prémiové ocelové palety mají tvrzený povrch (45-50 HRC), který odolává promáčknutí, a design se zkosenými hranami, který snižuje koncentraci napětí. U dřevěných palet nabízíme zesílenou konstrukci s vrstvenými vrstvami tvrdého dřeva, které rovnoměrněji rozkládají rázové síly. Poskytujeme také pryžovou tlumicí podložku, kterou lze připevnit na povrch palety a absorbovat náraz při demontáži. Řešením rázového i tepelného namáhání prostřednictvím výběru materiálu a konstrukční geometrie se výrazně snižuje riziko praskání, což vede k delší životnosti palet a konzistentnější výrobě bloků.

Jaké jsou klíčové specifikace našeho sortimentu palet blokových strojů?

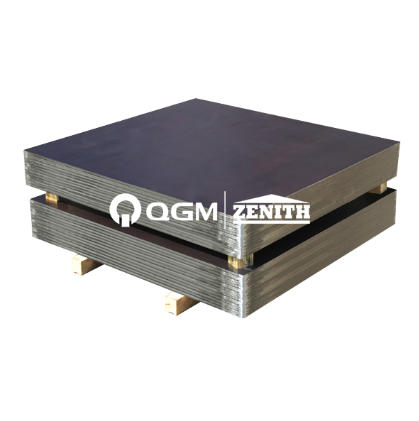

Společnost Quangong Machinery Co., Ltd. vyrábí kompletní řadu blokových strojních palet navržených tak, aby obstály v náročných podmínkách velkoobjemové výroby betonu. Naše portfolio palet zahrnuje vysokopevnostní ocelové palety, dřevěné palety (pro aplikace s nižší hmotností) a hybridní kompozitní palety, které spojují výhody obou. Níže uvedená tabulka poskytuje klíčové specifikace pro naše nejoblíbenější modely ocelových palet, které se používají ve spojení s různými typy blokových strojů, včetně naší německé řady Zenith Block Machine. Všechny rozměry jsou přizpůsobitelné a naše továrna může vyrábět palety, které odpovídají jakékoli konfiguraci stroje nebo formy.

Kromě standardních modelů nabízí naše továrna vlastní funkce pro zvýšení odolnosti a výkonu palet. Patří mezi ně: podříznuté drážky pro lepší vyjímání z formy, štěrbinové otvory pro lepší trakci paletového dopravníku a nátěr odolný vůči vysokým teplotám (pro aplikace vytvrzování párou). Nabízíme také službu přestavby palet, kdy obrousíme povrch opotřebených ocelových palet a svaříme nový otěrový plech, čímž prodloužíme životnost palety až o 60 procent za zlomek ceny nové palety.

Při výrobě palet je prvořadá kontrola kvality. Každá ocelová paleta je podrobena zkoušce rovinnosti (maximální odchylka 1,5 mm na metr) a kontrole magnetických částic za účelem zjištění jakýchkoli povrchových nebo podpovrchových trhlin. Provádíme také vibrační test, který simuluje 10 000 cyklů provozu blokového stroje, abychom zajistili, že paleta odolá reálným podmínkám. Každá paleta je označena jedinečným sériovým číslem, což nám umožňuje sledovat historii její výroby a poskytovat cílenou podporu, pokud se vyskytnou nějaké problémy. Na naše palety se vztahuje 12měsíční záruka na výrobní vady a pro velkoobjemové zákazníky nabízíme množstevní slevy a programy výměny palet.

Jak může správná manipulace a údržba zabránit prasklinám palet?

Zatímco kvalita samotné palety je kritická, způsob, jakým se s ní manipuluje a jak se s ní udržuje, má neméně významný vliv na její životnost. Mnoho trhlin na paletách není nevyhnutelné – jsou důsledkem špatné manipulační praxe, nesprávných postupů čištění nebo nedostatečného mazání. Naše továrna v Quangong Machinery Co., Ltd. vyvinula komplexní program péče o palety, který sdílíme se všemi našimi zákazníky. Dodržováním těchto pokynů mohou operátoři blokových závodů často prodloužit životnost palet o 50 procent nebo více, což vede k podstatným úsporám nákladů a menšímu počtu přerušení výroby.

Klíčové postupy manipulace a údržby, aby se zabránilo prasklinám palet:

• Pravidelné čištění a kontrola:Po každé směně odstraňte z povrchu palety veškerý zbytkový beton a nečistoty. Použijte plastovou škrabku nebo měkký kartáč – vyhněte se kovovým nástrojům, které mohou poškrábat povrch a vytvořit napětí. Zkontrolujte paletu, zda nejeví známky popraskání nebo deformace, zejména kolem okrajů a v blízkosti oblastí podpírajících bloky. Včasná detekce umožňuje opravu nebo výměnu dříve, než dojde ke katastrofické poruše.
• Mazání pohyblivých částí:U palet, které jsou součástí dopravníkového systému, zajistěte správné mazání válečkových ložisek a vodicích lišt. Tření od nevyrovnaných nebo zaseknutých válců může způsobit ohnutí nebo zkroucení palety, což vede k prasklinám způsobeným pnutím. Naše továrna doporučuje měsíční kontrolu mazání pomocí vysoce kvalitního maziva na bázi lithia.
• Postupy skladování:Pokud palety nepoužíváte, skladujte je na suchém, krytém místě mimo dosah přímého slunečního záření a extrémních teplotních výkyvů. U dřevěných palet se vyhněte jejich skladování v kontaktu se zemí, protože vlhkost může proniknout a urychlit rozklad. Palety naskládejte s dostatečným větráním, aby mohla unikat vlhkost.
• Pravidelné opravy povrchu:U ocelových palet lze opotřebovaný povrch znovu upravit broušením nebo frézováním, aby se obnovila rovinnost. Tím se také odstraní veškeré mikroskopické trhliny, které mohly začít. Naše továrna nabízí službu renovace, při které obrábíme povrch palety a aplikujeme nový ochranný nátěr, čímž paletě účinně propůjčí nový život.

Ukázkový příklad důležitosti údržby pochází z blokového závodu v Jižní Africe. V závodě došlo k praskání palet každých 8 000–10 000 cyklů, a to navzdory použití našich prémiových ocelových palet. Po prohlídce místa jsme zjistili, že jejich proces čištění palet zahrnoval použití kovového drátěného kartáče, který vytvářel mikroskopické škrábance, které sloužily jako místa iniciace trhlin. Po přechodu na kartáč s nylonovými štětinami a zavedení týdenní kontrolní rutiny se životnost palety zvýšila na více než 30 000 cyklů, čímž závod ušetřil ročně více než 30 000 USD na nákladech na výměnu palet.

Dále doporučujeme implementovat systém rotace palet, zejména pro provozy, které provozují více blokové stroje. Rotací palet mezi různými stroji se vzor opotřebení stává jednotnějším a žádná paleta není vystavena nejhoršímu scénáři stresu. Naše továrna poskytuje deník palet, který sleduje počet cyklů, které každá paleta dokončila, což umožňuje manažerům závodu předvídat potřeby údržby a proaktivně plánovat výměny. Díky systematickému přístupu k údržbě lze maximalizovat životnost palet blokových strojů, zajistit konzistentní kvalitu bloků a snížit celkové výrobní náklady.

Často kladené otázky (FAQ)

Otázka 1: Kolik hodin vydrží typická paleta blokového stroje před prasknutím?

Odpověď: Životnost palety blokového stroje se značně liší v závislosti na materiálu, konstrukci, provozních podmínkách a údržbě. Standardní 8mm ocelová paleta v středně náročném závodě může vydržet 20 000 až 30 000 cyklů (přibližně 6-12 měsíců), zatímco 10mm nebo 12mm ocelová paleta v dobře udržovaném závodě může překročit 60 000 cyklů. Dřevěné palety obvykle vydrží 5 000 až 10 000 cyklů. Palety z prémiové oceli naší továrny jsou navrženy tak, aby dosáhly 50 000 až 80 000 cyklů za typických provozních podmínek a máme zdokumentované případy více než 100 000 cyklů při správné údržbě. Klíčem k dlouhé životnosti není jen samotná paleta, ale také používané provozní a údržbové postupy.

Otázka 2: Mohou být popraskané palety blokového stroje opraveny nebo by měly být vždy vyměněny?

Odpověď: V mnoha případech lze popraskané palety opravit, zejména pokud je trhlina malá a nachází se v nekritické oblasti. U ocelových palet lze malé trhliny svařit a vybrousit. U dřevěných palet lze prasklou desku vyměnit. Pokud je však trhlina velká nebo se nachází v blízkosti nosné plochy, je bezpečnější a cenově výhodnější paletu vyměnit. Naše továrna nabízí službu opravy palet pro ocelové palety, která zahrnuje detekci trhlin, svařování, tepelné zpracování uvolňující pnutí a obnovu povrchu. Tato služba může uvést paletu do téměř původního stavu za 40-60 procent nákladů na novou paletu. Doporučujeme každoroční kontrolu palet, abyste zjistili, které palety jsou vhodné k opravě a které by měly být vyřazeny.

Otázka 3: Jaký materiál pro palety blokových strojů je nejvíce odolný proti praskání?

Odpověď: Pro odolnost proti praskání v náročných prostředích výroby bloků nabízí vysoce pevná ocel (S355JR nebo ekvivalentní) s povrchovou tvrdostí 45-50 HRC nejlepší kombinaci pevnosti, houževnatosti a odolnosti proti únavě. Palety s obložením Hardox (řada QMP-S12) z naší továrny jsou speciálně navrženy pro extrémní odolnost, s povrchem odolným proti opotřebení, který také poskytuje vynikající odolnost proti praskání. Dřevěné palety, i když jsou cenově dostupnější, jsou náchylnější k praskání vlivem vlhkosti a nárazu a obecně se nedoporučují pro rostliny s vysokým výkonem. Kompozitní palety nabízejí střední cestu s dobrou odolností proti praskání, ale vyšší cenou než dřevo.

Otázka 4: Jak poznám, že má paleta brzy praskne, abych zabránil náhlému selhání?

Odpověď: Existuje několik varovných signálů, které indikují hrozící prasknutí palety. U ocelových palet hledejte jakékoli viditelné rezavé skvrny nebo změnu barvy – mohou to být známky mikroprasknutí tam, kde pronikla vlhkost. Změna zvuku při provozu blokového stroje, konkrétně kovovější cinkání, může znamenat, že paleta ztratila tuhost. Pravidelné kontroly rovinnosti (pomocí pravítka) mohou odhalit deformaci, která často předchází praskání. U dřevěných palet jsou jakékoli rozštěpení nebo odštěpení okrajů včasným varovným signálem. Naše továrna doporučuje týdenní vizuální kontrolu a měsíční měření rovinnosti pro včasné zachycení problémů. Kromě toho nabízíme službu ultrazvukové detekce trhlin pro ocelové palety, která dokáže identifikovat podpovrchové trhliny dříve, než se stanou viditelnými.

Otázka 5: Má společnost Quangong Machinery Co., Ltd. nabídnout program výměny palet pro operátory blokových závodů?

Odpověď: Ano, našim zákazníkům nabízíme komplexní program výměny palet. V rámci tohoto programu můžete vrátit opotřebované nebo prasklé palety do naší továrny a my vám poskytneme repasované palety za sníženou cenu. Tento program je zvláště výhodný pro velkoobjemové blokové závody, které ročně projdou mnoha paletami. Vrácené palety jsou zkontrolovány, opraveny, znovu povrchově upraveny a znovu certifikovány, aby splňovaly původní specifikace. Tento kruhový přístup snižuje plýtvání, snižuje náklady na palety a zajišťuje, že budete mít vždy stálou dodávku vysoce kvalitních palet. Kontaktujte náš prodejní tým a zjistěte více o výměnném programu a podmínkách.

Závěr: Chraňte svou investici pomocí vysoce kvalitních palet a proaktivní údržby

Palety blokových strojů jsou kritickou investicí do vaší výrobní linky a jejich neočekávané selhání může být nákladné a rušivé. Pochopení toho, proč palety praskají – ať už kvůli únavě materiálu, rázovému namáhání, tepelným cyklům nebo špatné údržbě – je prvním krokem k prevenci. Výběrem správného materiálu a tloušťky palet pro vaši konkrétní aplikaci, zavedením přísného plánu údržby a používáním kvalitních palet od důvěryhodného výrobce, jako je Quangong Machinery Co., Ltd., můžete výrazně prodloužit životnost palet, snížit prostoje a zlepšit kvalitu bloků. Široký sortiment ocelových, dřevěných a kompozitních palet naší továrny je navržen tak, aby splňoval nejvyšší standardy odolnosti a náš technický tým je připraven pomoci vám optimalizovat vaši strategii správy palet.

Dochází k častým poruchám palet nebo chcete upgradovat svůj sklad palet?Kontaktujte Quangong Machinery Co.,Ltd. dnesza komplexní paletovou konzultaci. Zanalyzujeme vaše výrobní data, doporučíme ideální model palety a poskytneme podrobný plán implementace. Pro kvalifikované zákazníky nabízíme také bezplatný zkušební program palet.Vyžádejte si svůj vzorek palety a průvodce údržbou nyní od Quangong Machinery Co., Ltd. a učinit první krok k výrobě bloků bez trhlin.
